Placa CTP Térmica Para Impresión Offset

Qué es una placa CTP térmica para impresión offset

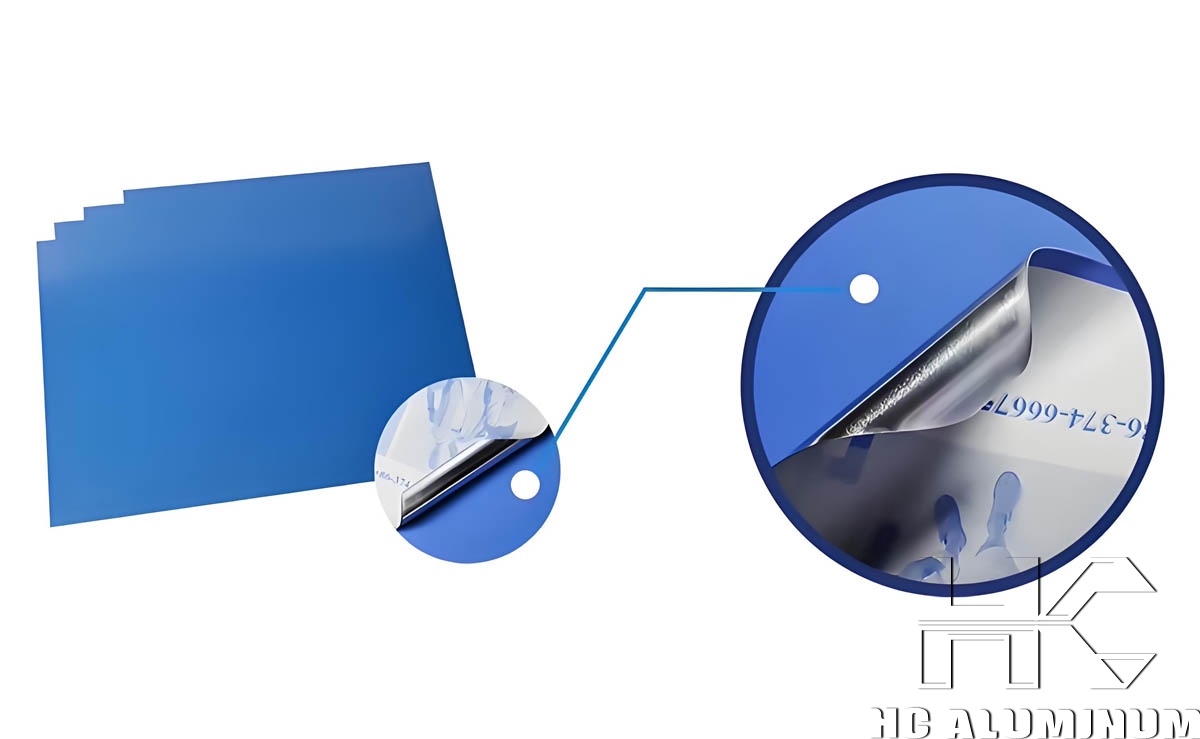

Una placa CTP térmica (Computer-to-Plate) es una plancha de impresión offset diseñada para ser insolada directamente en la planchadora mediante un láser térmico, normalmente a 830 nm. En lugar de usar película, el archivo RIP se convierte en información de punto (AM/FM) y la plancha recibe la energía necesaria para crear una imagen estable: áreas impresoras (oleófilas) y no impresoras (hidrófilas).

Desde nuestra perspectiva como fabricante, el rendimiento real de una placa térmica no depende solo de "que se exponga", sino de la combinación de base de aluminio, tratamiento superficial (graneado y anodizado) y química del recubrimiento (sensibilidad, adhesión, resistencia mecánica y ventana de procesado).

Cómo funciona: del láser a la tinta (mecanismo y proceso)

1) Exposición térmica (láser, energía y resolución)

Las planchadoras térmicas trabajan típicamente con diodos láser a 830 nm. El recubrimiento de la placa contiene componentes que absorben la radiación y transforman esa energía en un cambio físico-químico local.

En producción, lo importante es que la placa tenga:

• Energía de imagen (imaging energy) coherente con su categoría: la sensibilidad se suele gestionar dentro de una ventana típica de trabajo (según placa y equipo) donde se mantiene la reproducción de punto y la estabilidad.

• Tolerancia de exposición: capacidad de mantener curvas y ganancia de punto aceptables ante variaciones normales de la planchadora (potencia, enfoque, temperatura ambiental, estado del tambor, etc.).

• Resolución compatible con el flujo: comúnmente 2400 dpi, 2540 dpi o superiores, dependiendo del CTP, el tramado y las exigencias del impreso.

2) Revelado o "procesado" (según sea térmica convencional o processless)

En una placa térmica convencional, tras la exposición se realiza el revelado para eliminar selectivamente el recubrimiento en las zonas correspondientes y dejar definida la imagen. La estabilidad aquí está ligada a:

• Conductividad y control del revelador (concentración, pH, temperatura y tiempo).

• Arrastre y contaminación (gomas, recubrimiento residual, sólidos).

• Enjuague y engomado adecuados para evitar oxidación inicial o emulsión no deseada.

En placas térmicas processless (sin procesadora), el mecanismo se apoya en la interacción recubrimiento/prensa: el inicio de tirada completa la limpieza de zonas no impresoras. Esto reduce químicos y consumo de agua en preprensa, pero exige controlar con más rigor el arranque de prensa, la solución de mojado y la limpieza inicial.

3) En prensa: mojado, tinta y latitud

En offset, el equilibrio agua/tinta depende de que la base mantenga una superficie hidrófila estable y que la imagen sea oleófila y resistente. La "latitud de prensa" (press latitude) describe cuán estable se mantiene ese equilibrio ante cambios normales de producción (temperatura, viscosidad de tinta, conductividad del mojado, alcohol/alternativas, velocidad, etc.). Una placa térmica bien diseñada tiende a ofrecer una latitud amplia, lo que se traduce en menos ajustes y menos variación de color.

Por qué importa: rendimiento real explicado desde materiales e ingeniería

Aluminio: graneado, anodizado y estabilidad

El aluminio electrograneado crea una micro-topografía que ayuda a retener la película de agua en las zonas no impresoras. El anodizado forma una capa de óxido dura y porosa que aporta:

• Resistencia al rayado y a la abrasión durante el montaje y la tirada.

• Anclaje (adhesión) del recubrimiento: una porosidad adecuada mejora la unión mecánica/química.

• Uniformidad para mantener la repetibilidad de dot reproduction y minimizar variaciones entre lotes.

Desde fabricación, controlar el graneado y el anodizado es clave para que la placa tenga comportamiento consistente en prensa, especialmente en trabajos largos o con condiciones de mojado exigentes.

Recubrimiento: adhesión, resistencia y reproducción de punto

El recubrimiento determina en gran medida:

• Reproducción de punto (puntos finos, altas luces, textos pequeños, microtramas).

• Resistencia química (mojado, limpiadores, aditivos, tintas especiales en ciertos rangos).

• Resistencia mecánica (tiradas largas, papeles abrasivos, arranques y paradas).

En términos prácticos, una placa estable debe mantener el punto (y su ganancia) con poca deriva durante el trabajo. Para el impresor comercial, esto se refleja en menos correcciones en densidad/TVI y menos oscilación de gris neutro a lo largo de la tirada.

Coherencia de lote: lo que se nota en producción

En la planta, la consistencia se controla mediante parámetros de proceso (tratamiento del aluminio, peso de capa, uniformidad del recubrimiento, curado, inspección). Para un taller de preprensa, una placa consistente significa:

• Menos recalibraciones del RIP o curvas.

• Menos "sorpresas" de sensibilidad entre remesas.

• Mayor previsibilidad del equilibrio agua/tinta.

Dónde rinde mejor: aplicaciones típicas y limitaciones

Una placa CTP térmica suele encajar muy bien en:

• Impresión comercial: catálogos, folletos, revistas, papelería corporativa.

• Editorial y periódicos (según exigencia de lineatura y flujo).

• Packaging y etiquetas: cuando se requiere buena estabilidad de punto y repetibilidad (considerando que algunos packaging requieren químicas de tinta o barnices específicos).

Limitaciones a considerar (no son "defectos", sino decisiones de proceso):

• En flujos con alta variabilidad o mantenimiento irregular de procesadora, conviene elegir placas con mayor tolerancia de revelado o considerar processless si el entorno está preparado.

• Para tiradas muy largas o sustratos muy abrasivos, se debe priorizar resistencia de recubrimiento y calidad de anodizado, además de una buena gestión de mojado y limpieza.

Cómo elegir una placa CTP térmica (criterios prácticos)

1) Compatibilidad con su CTP (longitud de onda y energía)

• Verifique que su equipo sea térmico 830 nm y el rango de energía de exposición recomendado.

• Confirme resolución de trabajo (p. ej., 2400/2540 dpi) y si usa tramado estocástico o híbrido.

2) Ventana de procesado (si usa reveladora)

Si trabaja con revelado, una placa adecuada debe mantener rendimiento con variaciones normales de:

• Temperatura y tiempo de revelado.

• Conductividad/pH y reposición.

• Arrastre de goma y limpieza del circuito.

Un indicador práctico: si su planta sufre cambios frecuentes (turnos, clima, cargas de trabajo), priorice placas con tolerancia de procesado y establezca rutinas simples de control (tiras de control, conductividad, temperatura).

3) Calidad de punto y estabilidad en prensa

Para producción diaria, evalúe:

• Rendimiento en altas luces (puntos pequeños sin "tapar").

• Estabilidad de medios tonos (TVI repetible).

• Respuesta en sólidos (uniformidad, menor necesidad de "agua extra").

4) Longitud de tirada (run length) y tipo de trabajo

La longitud de tirada real depende del conjunto: placa + tinta + mojado + papel + limpieza + presión. Como criterio, pida especificaciones de resistencia y relacione con su entorno:

• Papeles estucados vs. no estucados.

• Velocidad de máquina y frecuencia de lavados.

• Uso de aditivos en mojado (IPA o sustitutos) y limpiadores.

5) Coste total (no solo coste por plancha)

En fabricación vemos que el coste real para el impresor está más ligado a:

• Tiempo de ajuste de color/agua al arranque.

• Merma por variación de punto o placas repetidas.

• Consumo y control de químicos (o su eliminación si es processless).

• Paradas por suciedad, emulsión o problemas de mojado.

Tolerancias y buenas prácticas que mejoran resultados

En preprensa

• Mantener calibración del CTP: potencia, enfoque y linealidad.

• Control de ambiente y manipulación: evitar humedad/temperaturas extremas, golpes y contaminación de la superficie.

• Curvas RIP estables y verificación con control de puntos.

En procesado (si aplica)

• Controlar temperatura y reposición del revelador.

• Evitar agotamiento: un revelador fuera de rango afecta primero a las altas luces y a la limpieza del fondo.

• Enjuague/engomado consistentes para reducir oxidación y mejorar el arranque.

En prensa

• Estabilizar la solución de mojado: conductividad, pH y dosificación.

• Ajustar presión y limpieza para no castigar la capa.

• Revisar que el arranque no requiera "sobre-mojado", señal de desequilibrio o variación de superficie.

Cumplimiento ambiental y seguridad

La tecnología térmica puede apoyar objetivos ambientales principalmente por:

• Reducción de variabilidad (menos repeticiones y menos merma).

• En el caso de processless, eliminación del revelador y reducción de agua de procesado.

Aun así, el cumplimiento real depende del flujo completo: gestión de residuos (gomas, limpiadores), ventilación, y procedimientos internos. Recomendamos documentar parámetros y consumos, y auditar periódicamente el estado del sistema (CTP/procesadora/prensa).

Conclusión

Una placa CTP térmica para impresión offset es una solución madura y técnica: combina exposición a 830 nm, un aluminio graneado y anodizado estable y un recubrimiento diseñado para reproducir punto con consistencia. Para elegir bien, conviene mirar más allá de la ficha básica y evaluar compatibilidad con su CTP, tolerancia de exposición y procesado, estabilidad en prensa, run length esperado y coste total de operación. Desde el lado del fabricante, el rendimiento sostenible se construye con control de proceso y con una comprensión real de cómo se comporta la placa en preprensa y en la máquina de impresión.
